내부 베어링 도형을 사용할 수 없는 경우 소프트웨어에서 근사치를 구할 수 있습니다. 네 가지 가능성을 사용할 수 있습니다:
이 경우 베어링의 외부 지오메트리만 내경 d, 외경 D 및 폭 B로 정의되며, 접촉각과 클리어런스를 정의해야 합니다.
전동체의 수와 크기는 소프트웨어에 의해 근사화됩니다. 그런 다음 이 내부 지오메트리를 사용하여 하중 용량을 계산합니다. 실제 베어링 지오메트리가 사용되지 않기 때문에 정확한 결과를 얻을 수 없습니다. 그러나 모멘트 하중 및 기타 파라미터의 영향은 여전히 확인할 수 있습니다.
|
이 경우 내부 지오메트리는 이전과 같이 근사치이지만 하중 용량은 사용자가 제공합니다. 하중 용량은 일반적으로 베어링 카탈로그에서 확인할 수 있습니다.
|
이 선택을 사용하면 내부 지오메트리의 모든 치수를 입력해야 합니다. 하중 용량은 표준에 따라 계산됩니다.
|
베어링 제조업체는 표준에 따라 계산된 것보다 큰 하중 용량을 사용하는 경우가 많으므로 내부 형상과 하중 용량을 모두 입력할 수 있습니다. 그러면 하중 용량이 수명 계산에 사용됩니다.
|

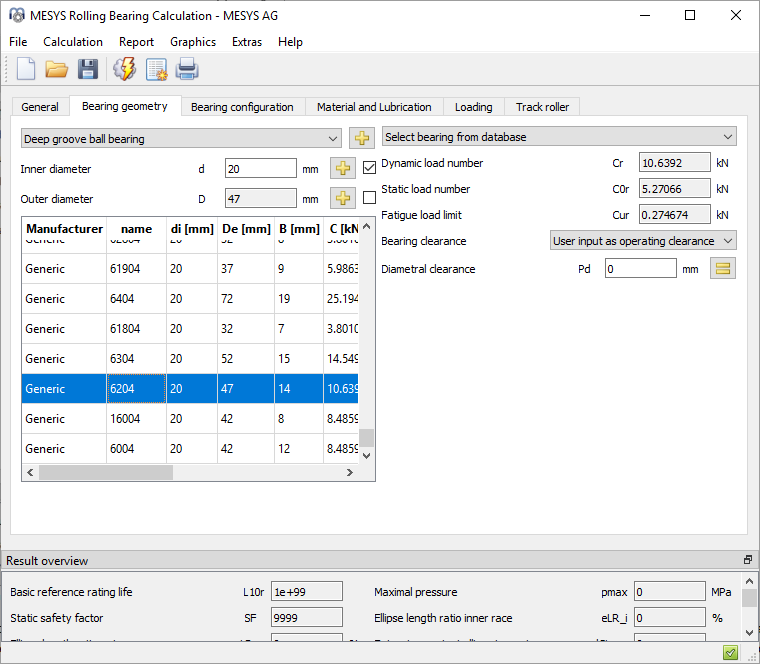

베어링 형상을 사용자가 직접 입력하는 대신 데이터베이스에서 선택할 수 있습니다.
내경과 외경은 선택적으로 정의할 수 있습니다. 이렇게 하면 목록에 표시되는 베어링 수가 제한됩니다. 열의 제목을 클릭하면 이 열에 따라 데이터를 선택할 수 있습니다.
행을 두 번 클릭하면 베어링 데이터를 읽고 데이터베이스에서 읽은 값을 업데이트합니다.
데이터베이스와 함께 제공되는 베어링의 내부 형상 데이터는 외형 치수에서 근사치를 구합니다. 베어링 제조업체의 추가 데이터베이스를 사용할 수 있습니다. 대략적인 내부 형상이 포함된 카탈로그 데이터는 셰플러 및 SKF에서 제공하며 설치에 포함되어 있습니다. 내부 형상을 포함한 암호화된 베어링 데이터베이스는 HQW/Barden, CSC, GMN, IBC 및 기타 제조업체에서 사용할 수 있습니다. HQW/Barden 및 CSC의 데이터베이스는 설치에 포함되어 있으며, 추가 데이터베이스는 베어링 제조업체에 문의하시기 바랍니다.
대략적인 베어링 내부 형상이 있는 베어링과 제조업체 설정이 "일반"인 베어링은 기본 글꼴로 표시되고, 내부 형상 정보가 있는 사용자 지정 베어링 및 데이터베이스는 굵은 글꼴로 표시됩니다.
|
