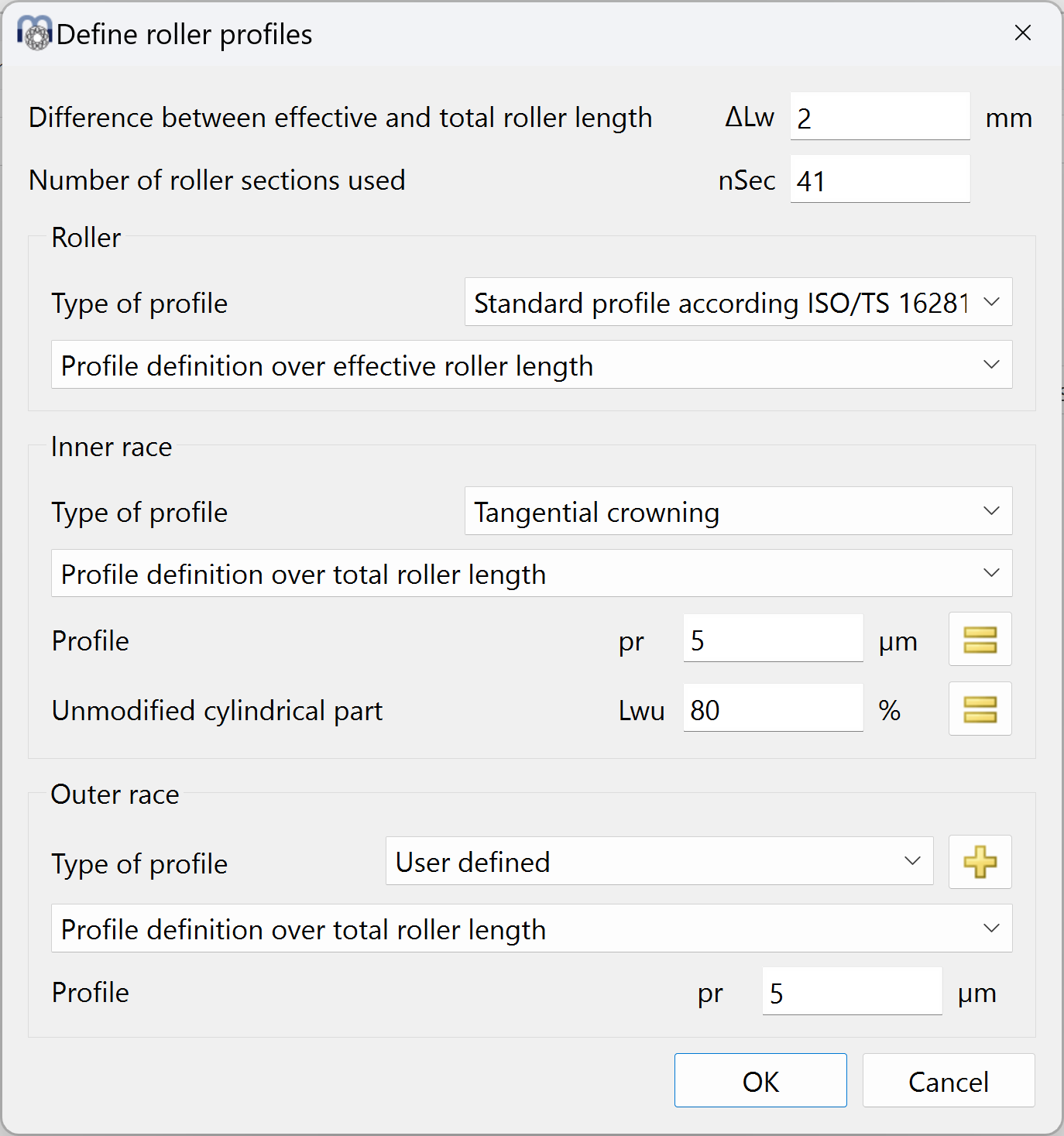

내부 레이스, 외부 레이스 및 롤러에 대해 프로파일을 정의할 수 있습니다.
일반 입력으로 유효 롤러 길이와 총 롤러 길이의 차이를 정의할 수 있습니다. 롤러의 강성을 증가시키므로 계산에 영향을 미칩니다.
계산을 위한 섹션의 수는 30보다 커야 하며 홀수여야 합니다. 섹션 수가 많을수록 연산 정확도와 연산 시간이 증가합니다.
프로파일 정의에는 여러 가지 옵션을 사용할 수 있습니다:
1.ISO/TS 16281에 따른 표준 프로파일:
이것은 표준의 기본값인 롤러의 로그 프로파일과 레이스에 프로파일이 없는 기본값을 사용합니다.
2.로그 프로파일:
릴리프의 양을 정의할 수 있으며 수정해서는 안 되는 원통형 부분입니다. 다음 공식이 사용됩니다:
롤러의 경우 크기 조정 버튼은 ISO/TS 16281에 따른 기본 릴리프를 제공합니다. 짧은 원통형 롤러 베어링의 기본 릴리프 0.00035*Dw는 3000MPa의 접촉 응력에 해당합니다.
3.수정된 로그 프로파일:
릴리프 양은 (Fujiwara, et al., 2010)에서 파생된 다음 공식에 따라 계산됩니다:
사용
최대 릴리프는 ISO/TS 16281에 따른 로그 프로파일에서와 같이 롤러 가장자리에서 무한대가 아니라 pr의 최대 값으로 제한됩니다.
p = 3000MPa 및 pr = 무한대를 사용하면 결과는 위의 ISO/TS 16281에 따른 로그 프로파일과 동일합니다.
이 프로파일의 재료 데이터는 항상 접촉 롤러/이너 레이스에서 가져옵니다.
4.접선 크라우닝:
원통에 접하는 원형 호가 프로파일을 생성하는 데 사용됩니다. 릴리프의 양과 수정되지 않은 원통 길이의 백분율을 정의할 수 있습니다.
5.크라우닝:
중심이 롤러 중앙에 축 방향으로 위치한 원형 호가 프로파일을 생성하는 데 사용됩니다. 릴리프의 양과 수정되지 않은 실린더 길이의 백분율 및 접촉 반경을 정의할 수 있습니다.
6.두 개의 접선 반지름:
너비가 "Lwu"인 첫 번째 원통형 파트는 두 개의 접선 반지름으로 확장됩니다. 첫 번째 반지름의 너비는 백분율 "Lwr1"로 정의됩니다. 요구 사항은 "Lwr1" > "Lwu"입니다. "Lwu"는 0으로 설정하여 두 개의 반지름만 가질 수 있습니다.
7.지수
프로필에 대한 지수 "e"와 수정되지 않은 길이 "Lwu"를 지정할 수 있습니다. 지수는 . 프로필에는 다음 공식이 사용됩니다:
8.파일에서 로드:
파일에서 프로파일을 로드할 수 있습니다. 데이터는 각 라인에 축 위치와 프로파일 릴리프의 두 가지 값으로 지정해야 합니다. 축 위치는 롤러 길이에 따라 스케일링되고 릴리프는 프로파일 릴리프에 대한 입력에 따라 스케일링됩니다. 따라서 축 위치에는 -1에서 +1까지의 범위를, 릴리프에는 0에서 1까지의 범위를 사용할 수 있습니다.

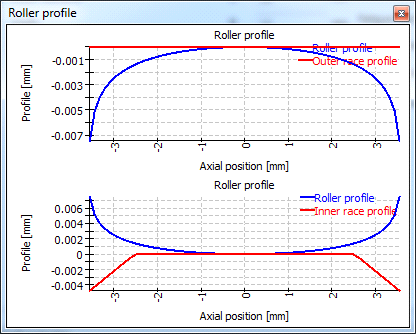

매우 간단한 파일은 다음과 같습니다. 오른쪽의 내부 레이스 프로파일에 대해 선택되었습니다:
비대칭 프로파일은 대부분의 베어링에 왼쪽에서 오른쪽으로 사용됩니다. 테이퍼 롤러 베어링과 축 방향 구면 롤러 베어링의 경우 접촉각 방향이 왼쪽인 경우 프로파일이 왼쪽에서 오른쪽으로 사용됩니다. 접촉각이 오른쪽인 경우 프로파일이 미러링됩니다. 따라서 장착 조건은 프로파일에 영향을 미치지 않습니다.
9.스케일링 없이 파일 읽기:
"파일 읽기" 옵션과 마찬가지로 파일에서 데이터를 읽습니다. 이 옵션을 사용하면 스케일링이 수행되지 않습니다. 축 확장은 -Lwe/2에서 +Lwe/2까지 또는 0에서 Lwe까지 정의해야 합니다. 프로파일은 "mm"로 정의되며 스케일링도 수행되지 않습니다.
10.사용자 입력:
파일 이름을 정의하는 대신 프로필의 포인트를 표로 정의할 수 있습니다. 위와 마찬가지로 축 위치에는 -1에서 +1 사이의 범위를 사용하고 프로파일 릴리프에는 0에서 1 사이의 값을 사용합니다.
오른쪽 다이어그램의 표에는 위 파일과 동일한 데이터가 표시됩니다.
11.사용자 정의 방정식:
사용자 정의 방정식은 ECMAScript 언어로 정의할 수 있습니다. 변수 'x'의 범위는 를 가지며 변수 'Dw', 'Lwe', 'Lw'는 'mm'로 정의됩니다. 방정식의 결과는 'mm' 단위로 고려되며 양수 값은 간격을 증가시킵니다.
예는 다음과 같습니다. "return 0.01*x**4;" 또는 "return -0.00035*Dw*Math.log(1-x*x);" 또는 다음과 같은 조건을 사용합니다.
if(x < -0.5) {
return 0.01*(-0.5-x);
}
if(x > 0.5) {
return 0.01*(x-0.5);
}
return 0;
