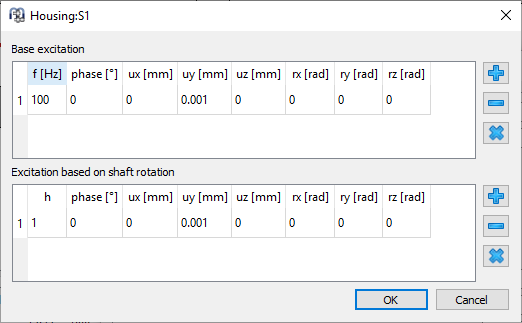

강성 환경에 연결된 서포트에 대해 가진을 정의할 수 있습니다. 하모닉 응답을 계산할 때 고려됩니다.
여러 유형의 가진을 고려할 수 있습니다:
•기저 가진은 강성 환경에서 노드의 하모닉 변위 또는 회전입니다. 주파수를 지정하여 정의해야 합니다. 접지의 진동에 사용할 수 있습니다.
•샤프트 회전에 기반한 가진은 샤프트와 함께 회전합니다. 진원도 오류를 모델링하는 데 사용할 수 있습니다. 고조파에 대한 계수가 정의되고 계수 1은 샤프트 회전 속도에 따른 여기입니다.
•강성 베어링 링의 경우 구름 요소 베어링에 대해 내부 링 회전에 기반한 가진을 정의할 수 있습니다. 여기에서도 고조파가 정의되고 여기는 내부 링과 함께 회전합니다. For
•강성 베어링 링의 경우 구름 요소 베어링에 대해 외부 링 회전에 기반한 가진을 정의할 수 있습니다. 여기에서도 고조파가 정의되고 여기는 외부 링과 함께 회전합니다.
•강성 베어링 링의 경우 구름 요소 베어링에 대해 케이지 회전에 기반한 가진을 정의할 수 있습니다. 여기에서도 고조파가 정의되고 여기는 케이지 속도에 따라 회전합니다. 케이지 속도는 공칭 접촉각을 사용하여 계산됩니다.
