레이스의 반경 방향 팽창

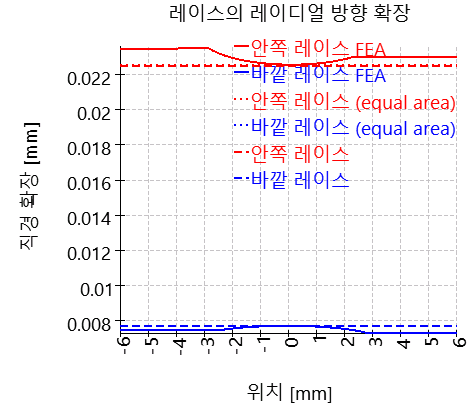

레이스의 반경 방향 팽창은 끼워맞춤, 온도, 원심력을 고려한 축대칭 유한요소해석(FEA)을 사용하여 계산됩니다. 비교를 위해 끼워맞춤 계산에 사용되는 두꺼운 링 기하학에 따른 반경 방향 팽창도 함께 표시됩니다. 점선은 끼워맞춤의 기본 계산을 나타내며, 점선은 등가 단면을 사용한 계산을 나타냅니다. 이 그래픽은 실제 조건에 어떤 접근 방식이 더 적합한지 확인하는 데 사용할 수 있습니다.
레이스의 반경 방향 팽창은 끼워맞춤, 온도, 원심력을 고려한 축대칭 유한요소해석(FEA)을 사용하여 계산됩니다. 비교를 위해 끼워맞춤 계산에 사용되는 두꺼운 링 기하학에 따른 반경 방향 팽창도 함께 표시됩니다. 점선은 끼워맞춤의 기본 계산을 나타내며, 점선은 등가 단면을 사용한 계산을 나타냅니다. 이 그래픽은 실제 조건에 어떤 접근 방식이 더 적합한지 확인하는 데 사용할 수 있습니다.
