상대 변위

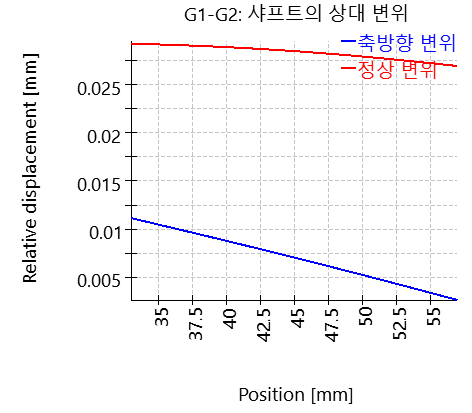

각 원통형 기어쌍에 대해 축의 상대 변위를 보여주는 도표가 표시됩니다. 이 도표는 기어의 폭에 걸쳐 두 축의 상대적 변위를 보여줍니다. 축 방향 변위는 중심 거리의 변화를 나타내며, 법선 방향 변위는 두 축의 평면에 수직인 방향으로의 이동을 나타냅니다.
이 도표는 필요한 수정사항이나 변경사항, 또는 클리어런스를 이해하는 데 도움이 됩니다.
각 원통형 기어쌍에 대해 축의 상대 변위를 보여주는 도표가 표시됩니다. 이 도표는 기어의 폭에 걸쳐 두 축의 상대적 변위를 보여줍니다. 축 방향 변위는 중심 거리의 변화를 나타내며, 법선 방향 변위는 두 축의 평면에 수직인 방향으로의 이동을 나타냅니다.
