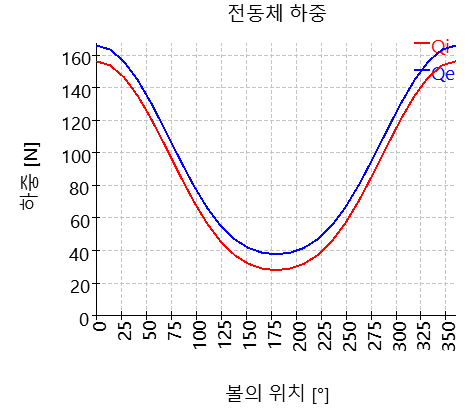

이 도표는 볼 베어링의 내륜과 외륜 접촉에 대한 하중을 보여줍니다. 롤러 베어링의 경우, 내륜 접촉의 롤러 하중과 숄더에 가해지는 힘이 표시됩니다.

축방향 클리어런스가 없거나 매우 작은 축방향 클리어런스와 틸팅 각도를 가진 NUP 타입 원통형 롤러 베어링의 경우, 이 도표를 사용하여 숄더에 가해지는 힘을 확인할 수 있습니다. 이러한 힘은 롤러가 기울어질 충분한 공간이 없을 때 발생할 수 있습니다.
