볼 베어링과 레이디얼 원통형 롤러 베어링의 경우 내륜과 외륜의 숄더 직경을 정의할 수 있습니다. 테이퍼 롤러 베어링의 경우 내부 레이스의 숄더를 정의할 수 있습니다. 0을 입력하면 고려되지 않습니다.
숄더 직경은 접촉 타원의 최대 확장과 비교됩니다. 줄임표가 숄더 위로 확장되는 경우 경고가 표시됩니다. 이 경우 헤르츠 응력은 유효하지 않습니다.
필요한 숄더 직경은 보고서에서 숄더 길이의 안전성을 나타내는 길이 비율 eLR_i, eLR_e와 함께 표시됩니다. 길이 비율은 접촉 타원의 하단에서 숄더까지의 길이(그래픽의 녹색 선)를 접촉 타원 2a의 길이(그래픽의 빨간색 선)로 나눈 값으로 정의됩니다. 따라서 이 값은 1 또는 100%보다 커야 합니다.
구면 볼 베어링의 경우 베어링 폭을 입력하면 외부 레이스의 숄더 직경은 외부 레이스의 반경과 베어링 폭에 의해 자동으로 제한됩니다.

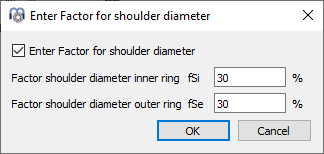

절대값을 사용하는 대신 볼 직경의 백분율을 사용하여 숄더 높이를 정의할 수 있습니다. 50%의 계수는 피치 직경까지의 숄더가 되므로 대부분의 베어링 유형에서 계수는 10%에서 40% 사이가 되어야 합니다. 이 계수를 사용하면 볼 직경 또는 피치 직경 변경 시 기본 지오메트리를 가질 수 있습니다.
레이디얼 원통형 롤러 베어링과 테이퍼 롤러 베어링의 경우 축 방향 힘이 숄더 높이의 절반에서 작용한다고 가정합니다. 숄더 개방 각도를 정의할 수 있습니다. 0° 값은 힘이 롤러 축에 평행하게 작용한다는 의미입니다.

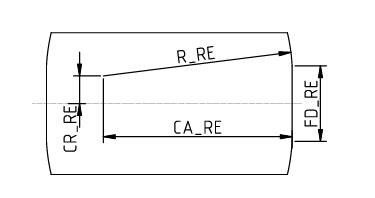

레이디얼 원통형 롤러 베어링과 테이퍼 롤러 베어링의 경우, 선택적으로 롤러 끝단 반경을 정의할 수 있습니다. 이를 정의하면 접촉 위치와 접촉 응력이 평가됩니다. 접촉 강성은 헤르츠 점 접촉(Hertzian point contact)을 기반으로 사용됩니다.
