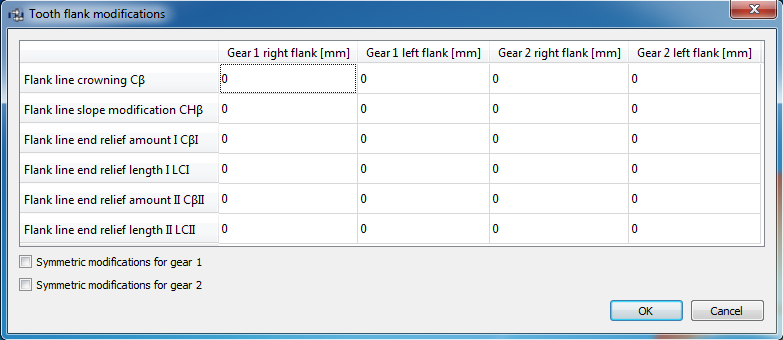

기어 쌍의 최적 치면 접촉을 확보하기 위해 ISO 21771-1에서는 기어 톱니의 치면에 대해 다음 세 가지 수정 방법을 적용할 수 있도록 규정하고 있습니다. 치면 크라우닝(Flank line crowning), 치면 경사 보정(Flank line slope modification), 그리고 치면 단부 완화(Flank line end relief)입니다. 'Gear connections' 페이지에서 'Tooth flank modifications' 항목을 선택하면, 이러한 수정 방법에 따른 관련 기하학적 데이터를 정의할 수 있습니다. 각 기어에 대해서는 하단의 플래그 설정을 통해 대칭(Symmetric) 또는 비대칭(Unsymmetrical) 형태의 수정을 지정할 수 있습니다. 비대칭 이면 수정을 활성화하면, 해당 수정에 필요한 데이터 열이 창에 추가되어 입력이 가능해집니다.

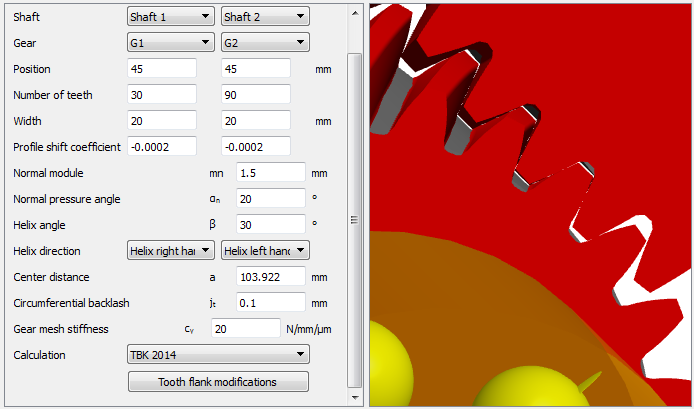

전체적으로 사용자는 선하중(line load)과 간극 폭(gap width) 그래프를 참고하여 치면 수정(flank correction) 제안을 수립할 수 있습니다. 예를 들어, 다음과 같은 기어 치형 맞물림 상태에서 시작하는 경우를 들 수 있습니다:
0

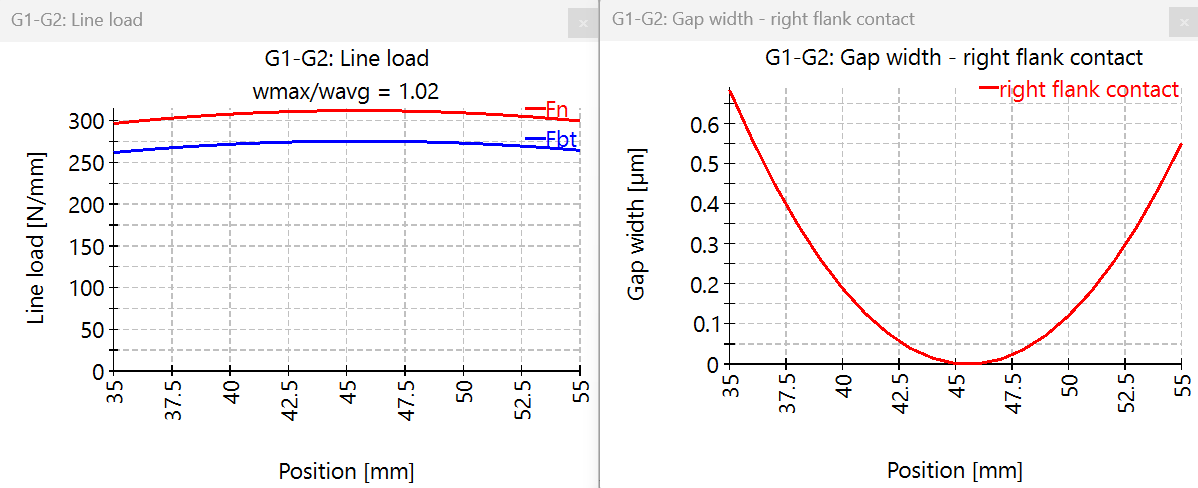

그리고 치면 크라우닝(flank line crowning)과 치면 경사 보정(flank line slope modification)을 함께 적용하면, 다음 그림에보이는 것처럼 선하중(line load)의 균일성을 확보하는 데 크게 도움이 됩니다:
