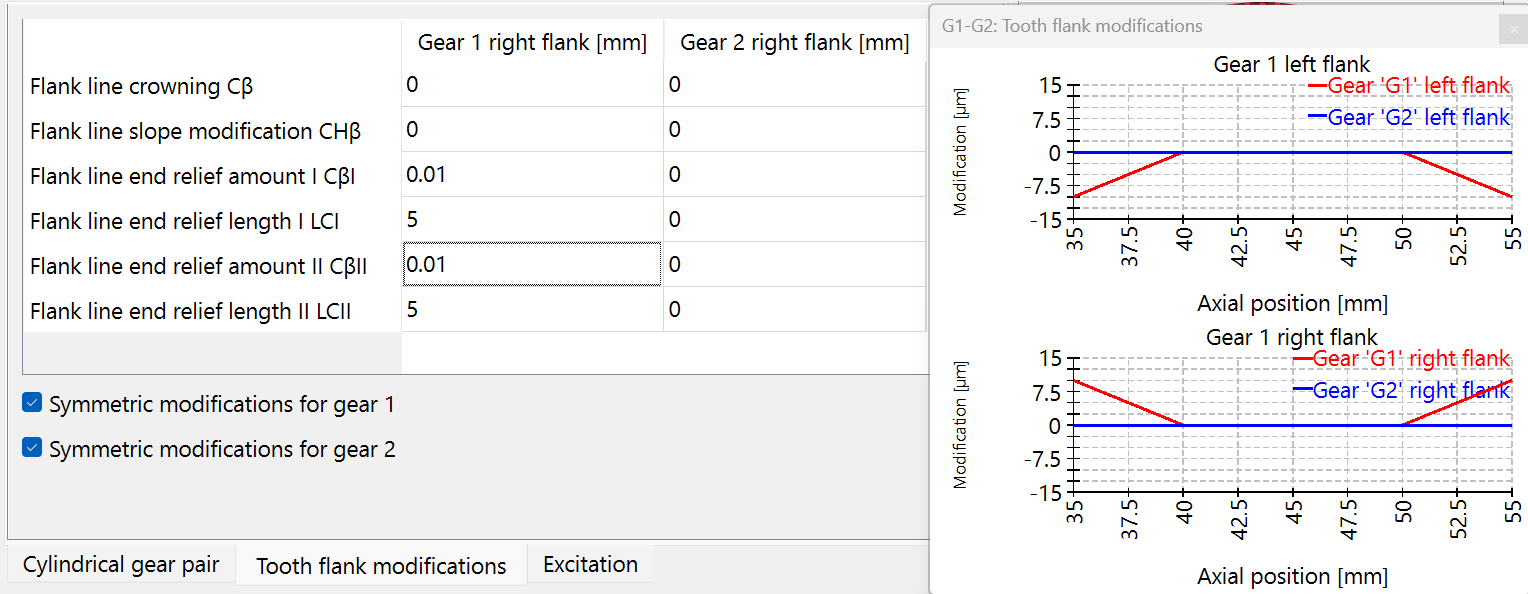

특정 지점에서 시작하여 플랭크 라인 끝부분까지 증가하는 선형 릴리프로 구성됩니다. 치면의 양쪽 끝에서 측정한 릴리프 양과 길이를 지정해야 합니다.
대체로 사용자는 라인 하중 및 갭 폭 그래픽을 지침으로 사용하여 플랭크 보정 제안을 수립할 수 있습니다. 예를 들어 다음과 같은 기어 톱니 메시 조건에서 시작한다고 가정합니다:

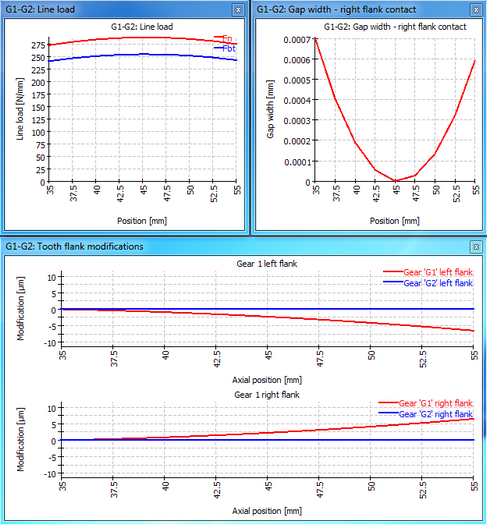

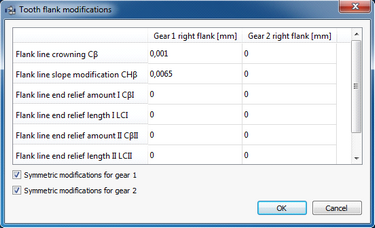

그리고 치면 라인 크라우닝과 치면 라인 경사 수정을 조합하여 적용하면 다음 그림과 같이 라인 하중을 균등하게 만들 수 있으며 큰 도움이 됩니다:
